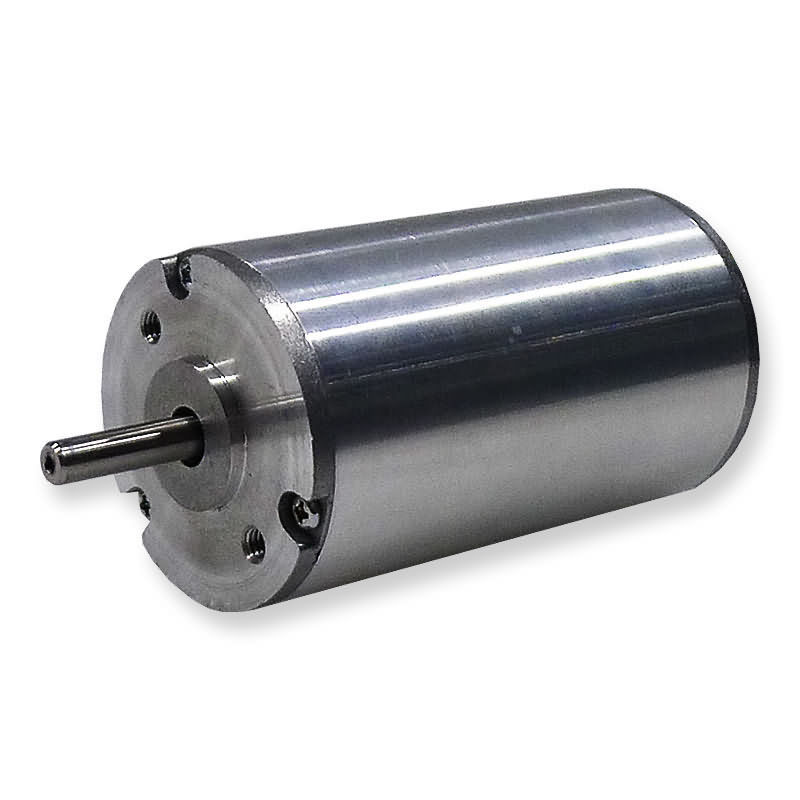

4 قطب 3 مرحله حداکثر سرعت 15000RPM موتور بدون برس
مشخصات عمومی
|
نوع سیم پیچ
|
YWE
|
|
زاویه جلوه هال
|
120 درجهزاویه الکتریکی
|
|
بازی شعاعی
|
0.02 mm / 460g
|
|
بازی پایان
|
0.02 mm / 400g
|
|
حداکثرنیروی شعاعی
|
15N @ 10 mm از فلنج
|
|
حداکثرنیروی محوری
|
10N
|
|
کلاس عایق
|
ب
|
|
قدرت دی الکتریک
|
500VDC به مدت یک دقیقه
|
|
مقاومت عایق
|
100MΩ دقیقه ، 500VDC
|
داده عملکرد
|
مدل
|
واحدها
|
42ZW3Y
45A20
|
42ZW3Y
45A40
|
42ZW3Y
45A60
|
42ZW3Y
54A20
|
42ZW3Y
54A40
|
42ZW3Y
54A60
|
42ZW3Y
75A20
|
42ZW3Y
75A40
|
42ZW3Y
75A60
|
|
تعداد قطب ها
|
|
4
|
|
تعداد فاز
|
|
3
|
|
ولتاژ محاسبه شده
|
VDC
|
24
|
|
دارای سرعت
|
RPM
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
|
گشتاور غرفه مداوم
|
نانومتر
|
0.048
|
0.048
|
0.048
|
0.096
|
0.096
|
0.096
|
19
|
19
|
19
|
|
گشتاور دارای امتیاز
|
نانومتر
|
0.04
|
0.04
|
0.04
|
0.08
|
0.08
|
0.08
|
0.16
|
0.16
|
0.16
|
|
دارای قدرت است
|
W
|
8.4
|
16.75
|
25
|
21
|
42
|
63
|
33.5
|
67
|
100
|
|
گشتاور اوج
|
نانومتر
|
0.12
|
0.12
|
0.12
|
0.25
|
0.25
|
0.25
|
0.45
|
0.45
|
0.45
|
|
جریان اوج
|
آ
|
1.34
|
2.68
|
4
|
3.7
|
7
|
10.5
|
5.6
|
11.2
|
16.8
|
|
گشتاور ثابت
|
Nm / A
|
0.075
|
0.04
|
0.028
|
0.075
|
0.043
|
0.029
|
0.075
|
0.043
|
0.029
|
|
EMF برگشت
|
V / KRPM
|
8
|
4.6
|
3
|
8
|
4.6
|
3
|
8
|
4.6
|
3
|
|
بی تحرک روتور
|
gc㎡
|
14.6
|
14.6
|
14.6
|
20.3
|
20.3
|
20.3
|
38
|
38
|
38
|
|
طول بدن
|
میلی متر
|
43
|
43
|
43
|
54
|
54
|
54
|
73
|
73
|
73
|
|
دامنه ولتاژ
|
VDC
|
48 24 48
|
|
محدوده سرعت
|
RPM
|
2000 ～ 15000
|
|
وزن
|
کیلوگرم
|
0.37
|
0.37
|
0.37
|
0.46
|
0.46
|
0.46
|
0.63
|
0.63
|
0.63
|
شرح
3X MOTION موتورهای DC Brushless DC به طور گسترده در برنامه های متنوعی مانند تجهیزات اداری ، پمپ ها ، ماشین آلات نساجی و موارد دیگر استفاده می شود.
گزینه های شخصی سازی
جزئیات شافت و اتصالات سفارشی:
کلیه موتورها در صورت درخواست با شفت های تک یا دوتایی ، شفت های کوتاه تر و طولانی تر و همچنین بسیاری از اصلاحات دیگر قابل تهیه هستند.فلنج های سفارشی و سایر جزئیات نصب را نیز می توان در نظر گرفت.
رمزگذار:
کلیه موتورها در صورت درخواست با انواع گزینه ها و رزولوشن های رمزگذار قابل تهیه هستند.
ترمز:
کلیه موتورها را می توان با ترمز پارکینگ الکترو مغناطیسی ، با یا بدون رها شدن دستی عرضه کرد.
کابل مهار:
کلیه موتورها را می توان در صورت درخواست با سیم کابل سفارشی و / یا سیمهای سرب ویژه با اتصال دهنده یا بدون اتصال تهیه کرد
کاربرد:
پروژه خورشیدی
خودرو
ارتباطات
چاپگر جوهر افشان
پمپ
دمنده پزشکی
امنیت
ابعاد در میلی متر
