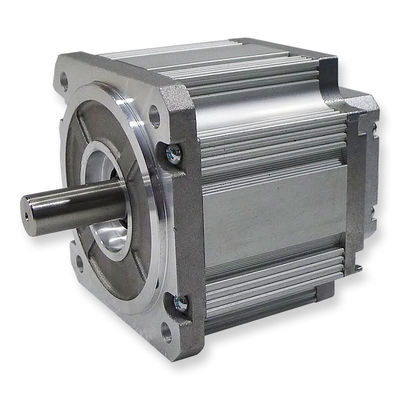

48VDC 3000 RPM Max Radial Force 220N Brushless E Motor
-
-
تصویر بزرگ :
48VDC 3000 RPM Max Radial Force 220N Brushless E Motor
|
جزئیات محصول:
| محل منبع: |
چین |
| نام تجاری: |
OEM |
| گواهی: |
CE/ISO/ROHS |
پرداخت:
| مقدار حداقل تعداد سفارش: |
قابل توافق |
| قیمت: |
negotiable |
| جزئیات بسته بندی: |
با کارتن صادراتی |
| زمان تحویل: |
15-25 روز |
| شرایط پرداخت: |
L / C ، T / T ، Western Union ، پی پال |
| قابلیت ارائه: |
25000 قطعه در ماه |
|
توضیحات محصول جزئیات
| نوع سیم پیچ: |
YWE |
زاویه جلوه هال: |
120 Deg. 120 درجه Electrical angle زاویه الکتریکی |
| بازی شعاعی: |
0.02 mm / 460g |
بازی پایان: |
0.08 میلی متر / 450 گرم |
| Max. حداکثر radial force نیروی شعاعی: |
220N @ 20 mm از فلنج |
Max. حداکثر axial force نیروی محوری: |
60N |
| کلاس عایق: |
ب |
مقاومت عایق: |
100MΩ دقیقه ، 500VDC |
| برجسته کردن: |
موتور بدون برس برس 3000 دور در دقیقه, موتور الکتریکی بدون برس 48 دی وی سی, بدون موتور DC3000 فاز 3 فرکانس |
48VDC 3000 RPM Max Radial Force 220N Brushless E Motor
مشخصات عمومی
| نوع سیم پیچ |
YWE |
| زاویه جلوه هال |
120 درجهزاویه الکتریکی |
| بازی شعاعی |
0.02 mm / 460g |
| بازی پایان |
0.08 میلی متر / 450 گرم |
| حداکثرنیروی شعاعی |
220N @ 20 mm از فلنج |
| حداکثرنیروی محوری |
60N |
| کلاس عایق |
ب |
| قدرت دی الکتریک |
500VDC به مدت یک دقیقه |
| مقاومت عایق |
100MΩ دقیقه ، 500VDC |
داده عملکرد
| مدل |
واحدها |
90ZW3S
681230
|
90ZW3S
75A30
|
90ZW3S
88C10
|
90ZW3S
88C30
|
90ZW3S
108C10
|
90ZW3S
108C30
|
90ZW3S
136E10
|
90ZW3S
136E30
|
| تعداد قطب ها |
|
8 |
| تعداد فاز |
|
3 |
| ولتاژ محاسبه شده |
VDC |
12 |
24 |
48 |
48 |
48 |
48 |
310 |
| دارای سرعت |
RPM |
3000 |
3000 |
1000 |
3000 |
1000 |
3000 |
1000 |
3000 |
| گشتاور غرفه مداوم |
نانومتر |
0.6 |
0.8 |
1 |
1 |
1.9 |
1.9 |
3 |
3 |
| گشتاور دارای امتیاز |
نانومتر |
0.5 |
0.7 |
0.85 |
0.85 |
1.7 |
1.7 |
2.5 |
2.5 |
| دارای قدرت است |
W |
157 |
220 |
89 |
267 |
178 |
534 |
262 |
785 |
| گشتاور اوج |
نانومتر |
1.5 |
2.1 |
2.55 |
2.55 |
5.1 |
5.1 |
7.5 |
7.5 |
| جریان اوج |
آ |
50.4 |
70.5 |
7.9 |
21.4 |
16.9 |
42.8 |
4 |
9.7 |
| گشتاور ثابت |
Nm / A |
0.03 |
0.03 |
323244 |
0.119 |
0.302 |
0.119 |
1.89 |
0.77 |
| EMF برگشت |
V / KRPM |
3.15 |
3.15 |
34.3 |
12.6 |
32 |
12.6 |
200 |
81.5 |
| بی تحرک روتور |
کیلوگرم |
0.6 |
0.8 |
1.2 |
1.2 |
1.8 |
1.8 |
2.65 |
2.65 |
| طول بدن |
میلی متر |
68 |
75 |
88 |
88 |
108 |
108 |
136 |
136 |
| دامنه ولتاژ |
VDC |
12 ~ 90 |
12 ~ 170 |
310 24 24 |
310 24 24 |
310 24 24 |
310 24 24 |
310 24 24 |
310 24 24 |
| محدوده سرعت |
RPM |
3000 ～ 3000 |
| وزن |
کیلوگرم |
1.4 |
1.7 |
2.1 |
2.1 |
2.6 |
2.6 |
4.1 |
4.1 |
شرح
DC Brushless DC Motors بطور گسترده در برنامه های متنوع مانند تجهیزات اداری ، پمپ ها ، ماشین آلات نساجی و موارد دیگر استفاده می شود.
کاربرد:
- پروژه خورشیدی
- خودرو
- ارتباطات
- چاپگر جوهر افشان
- پمپ
- دمنده پزشکی
- امنیت
گزینه های شخصی سازی
جزئیات شافت و اتصالات سفارشی:
کلیه موتورها در صورت درخواست با شفت های تک یا دوتایی ، شفت های کوتاه تر و طولانی تر و همچنین بسیاری از اصلاحات دیگر قابل تهیه هستند.فلنج های سفارشی و سایر جزئیات نصب را نیز می توان در نظر گرفت.
رمزگذار:
کلیه موتورها در صورت درخواست با انواع گزینه ها و رزولوشن های رمزگذار قابل تهیه هستند.
ترمز:
کلیه موتورها را می توان با ترمز پارکینگ الکترو مغناطیسی ، با یا بدون رها شدن دستی عرضه کرد.
کابل مهار:
کلیه موتورها را می توان در صورت درخواست با سیم کابل سفارشی و / یا سیمهای سرب ویژه با اتصال دهنده یا بدون اتصال تهیه کرد
