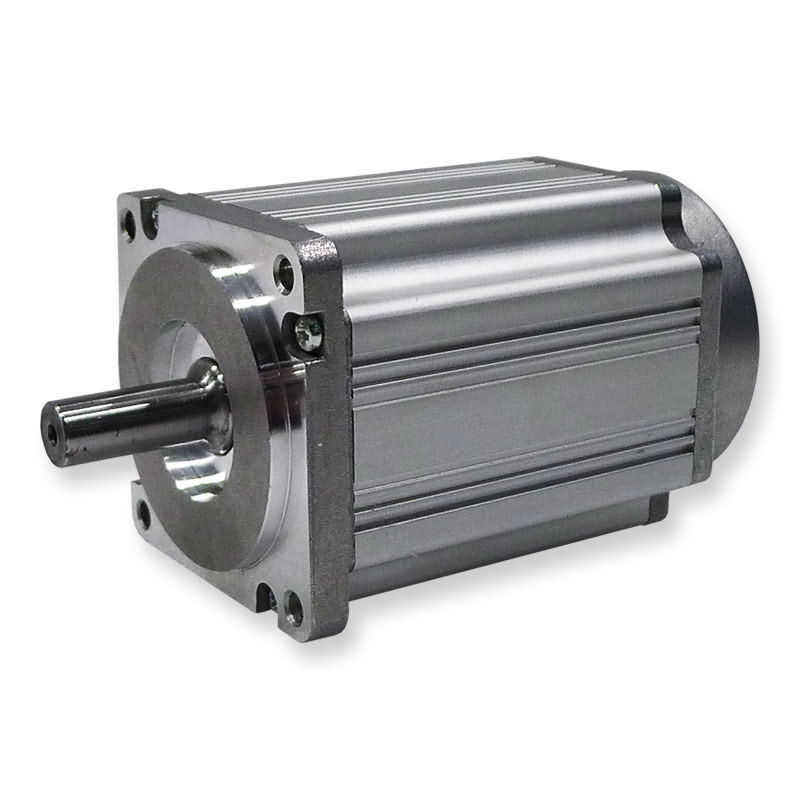

8 قطب دی الکتریک قدرت 500VAC موتور بدون برس
-
-
تصویر بزرگ :
8 قطب دی الکتریک قدرت 500VAC موتور بدون برس
|
جزئیات محصول:
| محل منبع: |
چین |
| نام تجاری: |
OEM |
| گواهی: |
CE/ISO/ROHS |
پرداخت:
| مقدار حداقل تعداد سفارش: |
قابل توافق |
| قیمت: |
negotiable |
| جزئیات بسته بندی: |
با کارتن صادراتی |
| زمان تحویل: |
15-25 روز |
| شرایط پرداخت: |
L / C ، T / T ، Western Union ، پی پال |
| قابلیت ارائه: |
25000 قطعه در ماه |
|
توضیحات محصول جزئیات
| نوع سیم پیچ: |
دلتا |
زاویه جلوه هال: |
120 Deg. 120 درجه Electrical angle زاویه الکتریکی |
| بازی شعاعی: |
0.025 mm / 460g |
بازی پایان: |
0.025 میلی متر / 400 گرم |
| Max. حداکثر radial force نیروی شعاعی: |
220N @ 20 mm از فلنج |
Max. حداکثر axial force نیروی محوری: |
60N |
| کلاس عایق: |
ب |
مقاومت عایق: |
100MΩ دقیقه ، 500VDC |
| برجسته کردن: |
موتور بدون براش 3 فاز, 8 موتور الکتریکی بدون برس برس DC, 24 موتور VDC بدون برس E موتور |
8 قطب دی الکتریک قدرت 500VAC موتور بدون برس
مشخصات عمومی
|
نوع سیم پیچ
|
دلتا
|
|
زاویه جلوه هال
|
120 درجهزاویه الکتریکی
|
|
بازی شعاعی
|
0.025 mm / 460g
|
|
بازی پایان
|
0.025 میلی متر / 400 گرم
|
|
حداکثرنیروی شعاعی
|
220N @ 20 mm از فلنج
|
|
حداکثرنیروی محوری
|
60N
|
|
کلاس عایق
|
ب
|
|
قدرت دی الکتریک
|
500VAC به مدت یک دقیقه
|
|
مقاومت عایق
|
100MΩ دقیقه ، 500VDC
|
داده عملکرد
|
مدل
|
واحدها
|
60ZW3S
72A10
|
60ZW3S
72A30
|
60ZW3S
92A10
|
60ZW3S
92A30
|
60ZW3S
114A10
|
60ZW3S
114A30
|
60ZW3S
134A10
|
60ZW3S
134A30
|
|
تعداد قطب ها
|
|
8
|
|
تعداد فاز
|
|
3
|
|
ولتاژ محاسبه شده
|
VDC
|
24
|
|
دارای سرعت
|
RPM
|
1000
|
3000
|
1000
|
3000
|
1000
|
3000
|
1000
|
3000
|
|
گشتاور غرفه مداوم
|
نانومتر
|
۰.۳۸
|
۰.۳۸
|
0.78
|
0.78
|
1.2
|
1.2
|
1.56
|
1.56
|
|
گشتاور دارای امتیاز
|
نانومتر
|
0.32
|
0.32
|
0.65
|
0.65
|
1
|
1
|
1.3
|
1.3
|
|
دارای قدرت است
|
W
|
33.5
|
100
|
68
|
204
|
105
|
314
|
136
|
408
|
|
گشتاور اوج
|
نانومتر
|
0.96
|
0.96
|
1.95
|
1.95
|
3
|
3
|
3.9
|
3.9
|
|
جریان اوج
|
آ
|
6
|
17.9
|
12.2
|
36.5
|
18.8
|
56
|
24.3
|
73
|
|
گشتاور ثابت
|
Nm / A
|
0.16
|
0.054
|
0.16
|
0.054
|
0.16
|
0.054
|
0.16
|
0.054
|
|
EMF برگشت
|
V / KRPM
|
17.14
|
6
|
17.14
|
6
|
17.14
|
6
|
17.14
|
6
|
|
بی تحرک روتور
|
gc㎡
|
70
|
70
|
140
|
140
|
210
|
210
|
280
|
280
|
|
طول بدن
|
میلی متر
|
72
|
72
|
92
|
92
|
114
|
114
|
134
|
134
|
|
دامنه ولتاژ
|
VDC
|
310 12 1210
|
|
محدوده سرعت
|
RPM
|
3000 ~ 3000
|
|
وزن
|
کیلوگرم
|
0.55
|
0.55
|
0.95
|
0.95
|
1.35
|
1.35
|
1.75
|
1.75
|
گزینه های شخصی سازی
جزئیات شافت و اتصالات سفارشی:
تمام موتورها در صورت درخواست با شفت های تک یا دوتایی ، شفت های کوتاه تر و طولانی تر و همچنین بسیاری از اصلاحات دیگر قابل تهیه هستند.
رمزگذار:
کلیه موتورها در صورت درخواست با انواع گزینه ها و رزولوشن های رمزگذار قابل تهیه هستند.
ترمز:
کلیه موتورها را می توان با ترمز پارکینگ الکترو مغناطیسی ، با یا بدون رها شدن دستی عرضه کرد.
کابل مهار:
کلیه موتورها را می توان در صورت درخواست با سیم کابل سفارشی و / یا سیمهای سرب ویژه با اتصال دهنده یا بدون اتصال تهیه کرد
کاربرد:
- پروژه خورشیدی
- خودرو
- ارتباطات
- چاپگر جوهر افشان
- پمپ
- دمنده پزشکی
- امنیت
ابعاد در میلی متر
