YWE سیم پیچ 24 VDC عایق B کلاس بدون برس E کلاس

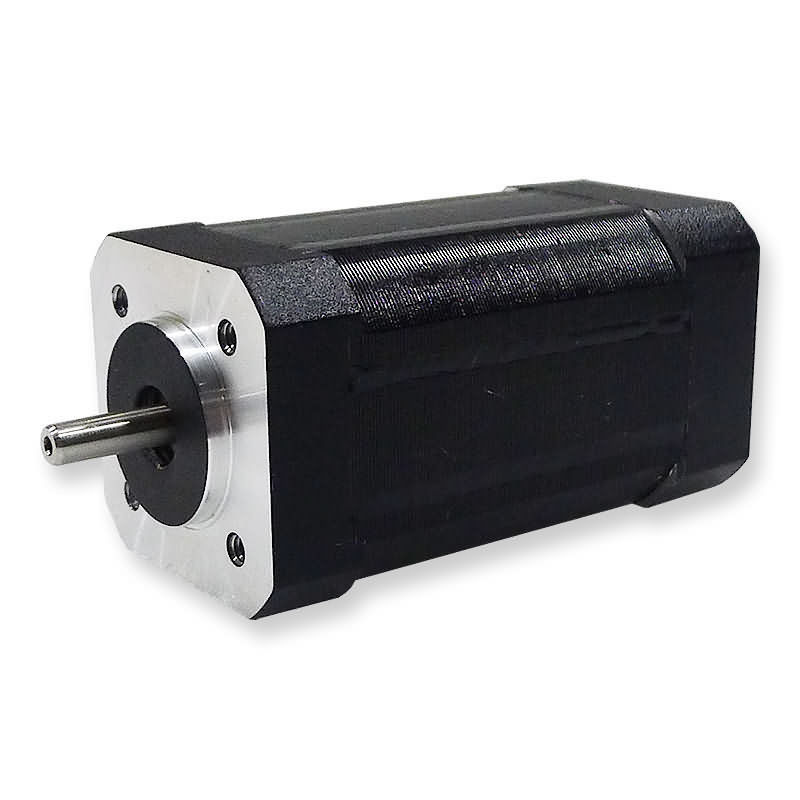

تصویر بزرگ : YWE سیم پیچ 24 VDC عایق B کلاس بدون برس E کلاس

جزئیات محصول:

محل منبع:	چین
نام تجاری:	OEM
گواهی:	CE/ISO/ROHS

پرداخت:

مقدار حداقل تعداد سفارش:	قابل توافق
قیمت:	negotiable
جزئیات بسته بندی:	با کارتن صادراتی
زمان تحویل:	15-25 روز
شرایط پرداخت:	L / C ، T / T ، Western Union ، پی پال
قابلیت ارائه:	25000 قطعه در ماه

مخاطب

توضیحات محصول جزئیات

زاویه جلوه هال:	120 Deg. 120 درجه Electrical angle زاویه الکتریکی	بازی شعاعی:	0.025 میلی متر / 400 گرم
بازی پایان:	0.025 میلی متر / 400 گرم	Max. حداکثر radial force نیروی شعاعی:	15N @ 10 mm از فلنج
Max. حداکثر axial force نیروی محوری:	10N	کلاس عایق:	ب
قدرت دی الکتریک:	500VDC به مدت یک دقیقه	مقاومت عایق:	100MΩ دقیقه ، 500VDC
برجسته کردن:	YWE Brushless E Motor , موتور الکتریکی بدون برس 24 ولت VDC , موتور فاز بدون برس DC YWE 3

YWE سیم پیچ 24 VDC عایق B کلاس بدون برس برس EW

مشخصات عمومی

نوع سیم پیچ	YWE
زاویه جلوه هال	120 درجهزاویه الکتریکی
بازی شعاعی	0.025 میلی متر / 400 گرم
بازی پایان	0.025 میلی متر / 400 گرم
حداکثرنیروی شعاعی	15N @ 10 mm از فلنج
حداکثرنیروی محوری	10N
کلاس عایق	ب
قدرت دی الکتریک	500VDC به مدت یک دقیقه
مقاومت عایق	100MΩ دقیقه ، 500VDC

داده عملکرد

مدل	واحدها	42ZW3S41A20	42ZW3S41A40	42ZW3S41A80	42ZW3S61A20
تعداد قطب ها		8
تعداد فاز		3
ولتاژ محاسبه شده	VDC	24
دارای سرعت	RPM	2000	4000	8000	2000
گشتاور غرفه مداوم	نانومتر	0.072	0.072	0.072	44 0.144
گشتاور دارای امتیاز	نانومتر	0.063	0.063	0.063	0.125
دارای قدرت است	W	13	26	52	26
گشتاور اوج	نانومتر	19/0	19/0	19/0	0.375
جریان اوج	آ	2.7	5.4	10.8	5.3
گشتاور ثابت	Nm / A	0.074	0.035	۰ 2 ۰۲	0.074
EMF برگشت	V / KRPM	7.82	3.66	2.1	7.82
بی تحرک روتور	gc㎡	24	24	24	48
طول بدن	میلی متر	41	41	41	61
دامنه ولتاژ	VDC	12 12 48
محدوده سرعت	RPM	2000 ～ 8000
وزن	کیلوگرم	0.3	0.3	0.3	0.45

مدل	واحدها	42ZW3S61A40	42ZW3S61A80	42ZW3S81A20	42ZW3S81A40
تعداد قطب ها		8
تعداد فاز		3
ولتاژ محاسبه شده	VDC	24
دارای سرعت	RPM	4000	8000	2000	4000
گشتاور غرفه مداوم	نانومتر	44 0.144	44 0.144	0.225	0.225
گشتاور دارای امتیاز	نانومتر	0.125	0.125	19/0	19/0
دارای قدرت است	W	52	104	39.5	79
گشتاور اوج	نانومتر	0.375	0.375	0.57	0.57
جریان اوج	آ	10.6	21.2	7.25	14.5
گشتاور ثابت	Nm / A	0.035	۰ 2 ۰۲	0.074	0.035
EMF برگشت	V / KRPM	3.66	2.1	7.82	3.66
بی تحرک روتور	gc㎡	48	48	72	72
طول بدن	میلی متر	61	61	81	81
دامنه ولتاژ	VDC	12 12 48
محدوده سرعت	RPM	2000 ～ 8000
وزن	کیلوگرم	0.45	0.45	0.6	0.6

مدل	واحدها	42ZW3S81A80	42ZW3S101A20	42ZW3S101A40	42ZW3S101A60
تعداد قطب ها		8
تعداد فاز		3
ولتاژ محاسبه شده	VDC	24
دارای سرعت	RPM	8000	2000	4000	6000
گشتاور غرفه مداوم	نانومتر	0.225	0.3	0.3	0.3
گشتاور دارای امتیاز	نانومتر	19/0	0.25	0.25	0.25
دارای قدرت است	W	158	52.5	105	157.5
گشتاور اوج	نانومتر	0.57	0.75	0.75	0.75
جریان اوج	آ	29	10	20	30
گشتاور ثابت	Nm / A	۰ 2 ۰۲	0.074	0.035	0.028
EMF برگشت	V / KRPM	2.1	7.82	3.66	3
بی تحرک روتور	gc㎡	72	96	96	96
طول بدن	میلی متر	81	101	101	101
دامنه ولتاژ	VDC	12 12 48
محدوده سرعت	RPM	2000 ～ 8000
وزن	کیلوگرم	0.6	0.8	0.8	0.8
