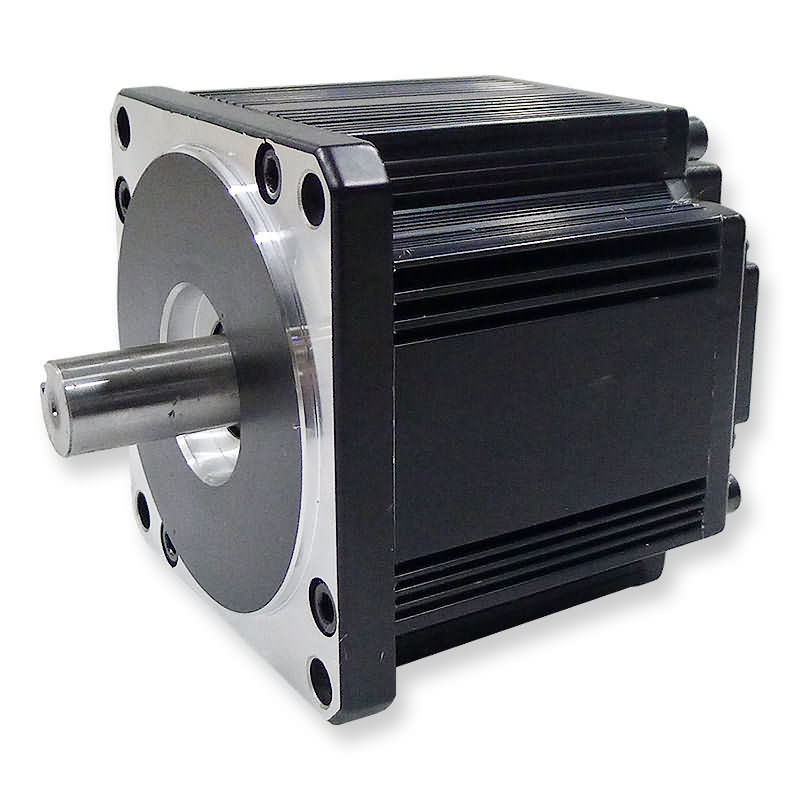

310 VDC E موتور بدون برس
مشخصات عمومی
| نوع سیم پیچ |
YWE |
| زاویه جلوه هال |
120 درجهزاویه الکتریکی |
| بازی شعاعی |
0.02 mm / 460g |
| بازی پایان |
0.08 میلی متر / 450 گرم |
| حداکثرنیروی شعاعی |
220N @ 20 mm از فلنج |
| حداکثرنیروی محوری |
60N |
| کلاس عایق |
ب |
| قدرت دی الکتریک |
500VDC به مدت یک دقیقه |
| مقاومت عایق |
100MΩ دقیقه ، 500VDC |
داده عملکرد
| مدل |
واحدها |
110ZW3S
125E30
|
110ZW3S
125D30
|
110ZW3S
155E30
|
110ZW3S
185D20
|
110ZW3S
185D24
|
110ZW3S
210D20
|
110ZW3S
210D24
|
| تعداد قطب ها |
|
8 |
| تعداد فاز |
|
3 |
| ولتاژ محاسبه شده |
VDC |
310 |
170 |
310 |
170 |
170 |
170 |
170 |
| دارای سرعت |
RPM |
3000 |
3000 |
3000 |
2000 |
2400 |
2000 |
2400 |
| گشتاور غرفه مداوم |
نانومتر |
2.2 |
2،2 |
4.8 |
7.164 |
7.16 |
8.592 |
8.592 |
| گشتاور دارای امتیاز |
نانومتر |
2 |
2 |
4 |
6 |
6 |
7.16 |
7.16 |
| دارای قدرت است |
W |
625 |
625 |
1250 |
1250 |
1500 |
1500 |
1800 |
| گشتاور اوج |
نانومتر |
6 |
6 |
12 |
17.91 |
17.91 |
21.48 |
21.48 |
| جریان اوج |
آ |
8 |
14.5 |
14.7 |
31.5 |
37.5 |
37.5 |
45 |
| گشتاور ثابت |
Nm / A |
0.77 |
0.77 |
0.77 |
0.595 |
0.5 |
0.595 |
0.5 |
| EMF برگشت |
V / KRPM |
80.5 |
44.2 |
81.58 |
62.96 |
53.1 |
53.1 |
62.96 |
| بی تحرک روتور |
gc㎡ |
1.9 |
1.9 |
3.3 |
5 |
5 |
5.9 |
5.9 |
| طول بدن |
میلی متر |
125 |
125 |
155 |
185 |
185 |
210 |
210 |
| دامنه ولتاژ |
VDC |
310 48 |
| محدوده سرعت |
RPM |
3000 ～ 3000 |
| وزن |
کیلوگرم |
4.8 |
4.8 |
5.2 |
5.5 |
5.5 |
6 |
6 |
شرح
DC Brushless DC Motors بطور گسترده در برنامه های متنوع مانند تجهیزات اداری ، پمپ ها ، ماشین آلات نساجی و موارد دیگر استفاده می شود.
گزینه های شخصی سازی
جزئیات شافت و اتصالات سفارشی:
کلیه موتورها در صورت درخواست با شفت های تک یا دوتایی ، شفت های کوتاه تر و طولانی تر و همچنین بسیاری از اصلاحات دیگر قابل تهیه هستند.فلنج های سفارشی و سایر جزئیات نصب را نیز می توان در نظر گرفت.
رمزگذار:
کلیه موتورها در صورت درخواست با انواع گزینه ها و رزولوشن های رمزگذار قابل تهیه هستند.
ترمز:
کلیه موتورها را می توان با ترمز پارکینگ الکترو مغناطیسی ، با یا بدون رها شدن دستی عرضه کرد.
کابل مهار:
کلیه موتورها را می توان در صورت درخواست با سیم کابل سفارشی و / یا سیمهای سرب ویژه با اتصال دهنده یا بدون اتصال تهیه کرد
کاربرد:
- پروژه خورشیدی
- خودرو
- ارتباطات
- چاپگر جوهر افشان
- پمپ
- دمنده پزشکی
- امنیت
ابعاد در میلی متر
